碳脈智能｜泵站電力能源計量系統建設案例

一、項目背景：泵站能源管理的痛點與需求

• 能源計量模糊：缺乏精準的計量設備，僅能統計泵站總能耗，無法實現各耗能設備、各運行環節的分項計量，不清楚大功率提升泵、閘門等核心設備的能耗占比，節能優化缺乏數據支撐；
• 管理方式粗放：依賴人工抄表記錄能耗數據，不僅效率低下、易出現數據誤差，且無法實現能耗數據的實時監測、動態分析，難以快速發現能耗異常，存在“大馬拉小車”的能源浪費現象；
• 運維效率偏低：耗能設備運行狀態與能耗數據脫節，無法通過能耗數據預判設備運行隱患，設備故障排查滯后，增加運維成本與停機風險；
• 雙碳目標壓力：作為市政重點耗能單位，泵站需響應國家雙碳戰略，亟需通過科學的能源計量與管控，降低單位處理能耗，減少碳排放，實現綠色運維。

二、泵站運行：能源組成與核心耗能設備解析

（一）能源組成

（二）核心耗能設備

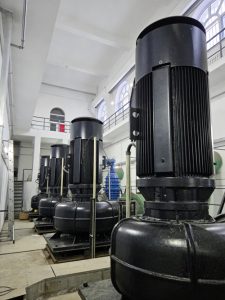

1. 大功率提升泵（核心耗能設備）：作為泵站的核心動力設備，承擔著水體提升、輸送的核心任務，單臺功率可達數百千瓦，多臺并聯運行，其能耗占泵站總能耗的70%以上。該設備運行負荷隨水體流量、提升高度動態調整，長期處于高負荷運行狀態，是節能優化的重點對象，易出現“大馬拉小車”的低效運行與能源浪費問題。
2. 閘門設備：用于控制水體進出流量、調節泵站運行工況，主要包括進水閘、出水閘等，能耗主要產生于閘門啟閉過程中的電機運行，屬于間歇性耗能設備，但因啟閉頻率較高，且部分閘門電機功率較大，累計能耗占比約10%，其運行效率直接影響整體能耗水平。

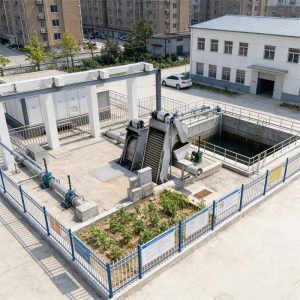

3. 撈渣機設備：用于清除水體中的漂浮物、雜質，保障提升泵正常運行與出水水質，屬于連續運行設備，電機功率適中，但運行時間長，能耗占比約8%，其運行穩定性直接關系到核心設備的運維成本與能耗損耗。
4. 污水處理配套設備：包括消毒設備、過濾設備、曝氣設備等，用于對提升后的水體進行凈化處理，滿足排放或回用標準，屬于輔助耗能設備，能耗占比約12%，多為連續運行，能耗波動較小，需實現精準計量以優化運行工況。

三、碳脈智能電力能源計量系統：組成與核心功能

（一）系統核心組成

1. 數據采集層（終端計量設備）：作為系統的“感知終端”，針對泵站各類耗能設備的特點，精準部署計量設備，實現分項、分設備能耗采集。其中，大功率提升泵每臺單獨配備高精度智能電表、電流互感器，精準采集每臺泵的實時功率、耗電量、運行時長等數據；閘門、撈渣機、污水處理設備分別在其供電回路部署計量終端，實現各設備能耗的獨立采集。所有計量設備均符合DL/T 5202-2022電能量計量系統設計規程要求，計量精度達0.5級，確保數據精準可靠，同時具備抗干擾、適應泵站潮濕環境的特性，保障長期穩定運行。
2. 數據傳輸層：采用“有線+無線”雙重傳輸模式，兼顧穩定性與靈活性。計量終端采集的數據通過RS485總線、以太網等有線方式傳輸至邊緣計算網關，部分偏遠區域設備采用4G無線傳輸，確保數據實時上傳，傳輸延遲≤10秒。同時，搭建加密傳輸通道，防止數據丟失、篡改，保障能耗數據的安全性與完整性，實現現場設備與后臺平臺的數據互通。
3. 數據處理層（邊緣網關+云端平臺）：邊緣網關負責對采集的原始能耗數據進行預處理、篩選、匯總，剔除異常數據，將有效數據上傳至碳脈智能云端能源計量平臺；云端平臺采用大數據分析技術，對能耗數據進行分類統計、趨勢分析、異常診斷，形成多維度數據報表，為泵站運維人員提供精準的決策支撐，同時具備數據存儲功能，可保存至少3年的能耗數據，便于歷史追溯與分析。
4. 終端展示與控制層：包括現場監控終端與云端管理平臺，支持電腦端、手機端多終端訪問?，F(xiàn)場監控終端部署于泵站控制室，實時顯示各類設備的能耗數據、運行狀態；云端管理平臺可實現遠程登錄，運維人員可隨時隨地查看能耗數據、接收異常報警、導出數據報表，實現能源管理的遠程化、便捷化，同時支持與泵站現有PLC系統、SCADA系統聯動，實現數據共享與協同管控。

（二）系統核心功能

1. 分項精準計量功能：實現“總能耗+分設備+分回路”三級計量，可精準統計泵站總能耗、各耗能設備（提升泵、閘門等）的能耗數據，以及各供電回路的能耗情況，明確各設備、各環節的能耗占比，徹底解決傳統計量模糊的痛點，為節能優化提供精準的數據支撐。
2. 實時監測與異常報警功能：實時監測各類耗能設備的能耗數據、運行狀態（如提升泵運行負荷、閘門啟閉狀態），預設能耗閾值與設備運行參數閾值，當能耗數據異常（如提升泵能耗突增）、設備運行異常時，系統通過現場聲光報警、手機短信、平臺彈窗等多種方式提醒運維人員，響應時間≤30秒，便于快速排查故障、減少能源浪費與設備損壞風險。
3. 能耗分析與報表生成功能：自動對能耗數據進行多維度分析，包括日/周/月/年能耗趨勢分析、各設備能耗對比分析、能耗異常原因分析等，生成標準化、可視化的數據報表（支持Excel導出、打?。瑹o需人工統計，大幅提升運維效率。同時，可根據泵站需求，定制個性化報表，滿足能耗統計、上報與分析需求。
4. 遠程管控與運維功能：支持遠程登錄云端平臺，查看實時能耗數據、設備運行狀態，遠程導出報表，無需現場值守，實現泵站能源管理的“無人值守、遠程管控”。同時，系統可記錄設備運行時長、能耗數據，為設備維護保養提供數據支撐，實現預測性維護，降低運維成本。
5. 節能優化與碳核算功能：基于能耗數據分析，識別高耗能設備與低效運行環節，為泵站提供針對性的節能優化建議（如調整提升泵運行負荷、優化閘門啟閉頻率）；同時，自動根據能耗數據核算碳排放量，生成碳排放報表，助力泵站落實雙碳目標，實現綠色運維。

四、項目建成效果：賦能襄陽泵站精細化運維與節能降耗

1. 能耗計量精準化，數據支撐更有力：徹底解決了傳統泵站能耗計量模糊的問題，實現了各耗能設備、各回路的精準計量，計量精度達0.5級，能耗數據誤差≤2%，清晰掌握了大功率提升泵（占比72%）、閘門（占比9%）、撈渣機（占比8%）、污水處理設備（占比11%）的能耗占比，為節能優化提供了精準的數據支撐，打破了以往“憑經驗管理”的困境。
2. 運維效率大幅提升，管理成本降低：實現了能耗數據的自動采集、實時監測與報表自動生成，替代了人工抄表、手動統計的傳統模式，減少運維人員工作量60%以上；異常報警功能可快速發現設備運行隱患，故障響應時間從原來的數小時縮短至30秒內，設備故障率下降40%，大幅降低了運維成本與停機損失，助力泵站實現“少人值守、無人值班”的精細化運維目標。
3. 節能降耗成效顯著，經濟效益突出：基于系統的能耗分析功能，識別出大功率提升泵低效運行、閘門啟閉頻率不合理等節能痛點，通過優化設備運行工況（如調整提升泵運行負荷、優化閘門啟閉時間），實現泵站總能耗降低8%-10%，月均節電約2.3萬度，年節約電費約18萬元，長期運行經濟效益顯著，同時有效解決了“大馬拉小車”的能源浪費問題，提升了能源利用效率。
4. 雙碳目標落地，綠色運維達標：系統自動核算碳排放數據，實時監測碳排放變化，助力泵站清晰掌握自身碳排放情況，通過節能降耗措施，年減少碳排放約18.3噸，切實落實雙碳戰略要求，實現了“節能+減碳”雙重目標，推動泵站從“高耗能運維”向“綠色低碳運維”轉型。
5. 標準化管理落地，可復制可推廣：碳脈智能打造的這套電力能源計量系統，完全適配市政泵站的耗能特點與管理需求，系統運行穩定、操作便捷、適配性強，不僅解決了襄陽泵站的能源管理痛點，更形成了一套標準化的泵站電力能源計量解決方案，可復制、可推廣至其他市政泵站、污水處理廠等高耗能市政基礎設施，為行業能源管理升級提供實踐參考。

五、項目總結
